Что значит экранированный кабель и сфера его применения

Практически в любом крупном строительстве требуется грамотная организация совместной прокладки кабелей различного назначения. Все промышленные, офисные, производственные, и торговые объекты имеют такие комбинированные траншеи для всех видов кабелей. Электрические шумы и излучения могут нарушать работоспособность отдельных каналов. Ситуацию не меняет изоляция отдельных жил и внешняя оболочка — такой защиты недостаточно для обеспечения бесперебойной работы электрооборудования. В условиях высокой концентрации разнотипных каналов, для исключения сбоев потребуется экранирование проводов.

Для чего нужен экран в кабеле

Электромагнитные излучения — не самая главная проблема при эксплуатации. Провода начинают выполнять функции антенны, что влечет за собой увеличение наведенных излучений. Если кабели изолированы специальным экраном, то это защищает их от внешних воздействий, и не даёт собственному магнитному полю создавать помехи для расположенных поблизости приборов и других линий. Дополнительным преимуществом такой конструкции является заземление кабеля, и минимизация рисков появления разности потенциалов при стыковке отрезков муфтам. Это, пожалуй, главное отличие экранированного кабеля от неэкранированного.

Сами экраны могут быть произведены из различных материалов:

1. Фольгированные.
2. Из медной оплетки.
3. Полимерные соединения.
4. Электропроводящая бумага.

Также возможна комбинация из нескольких материалов.

Что значит экранированный кабель и какой лучше выбрать

Под каждую задачу следует выбирать свою разновидность экрана для проводки. Оптимальные характеристики подбираются в зависимости от целевого назначения линии. В проводах с заявленным напряжением до 3 кВ экранирование жил производится с помощью изоляционного материала на основе фольги или с применением медной оплетки. Для более чувствительных к помехам каналов передачи данных, дополнительно у основному слою экрана применяют комбинированные пары.

Как проверить экранированный кабель

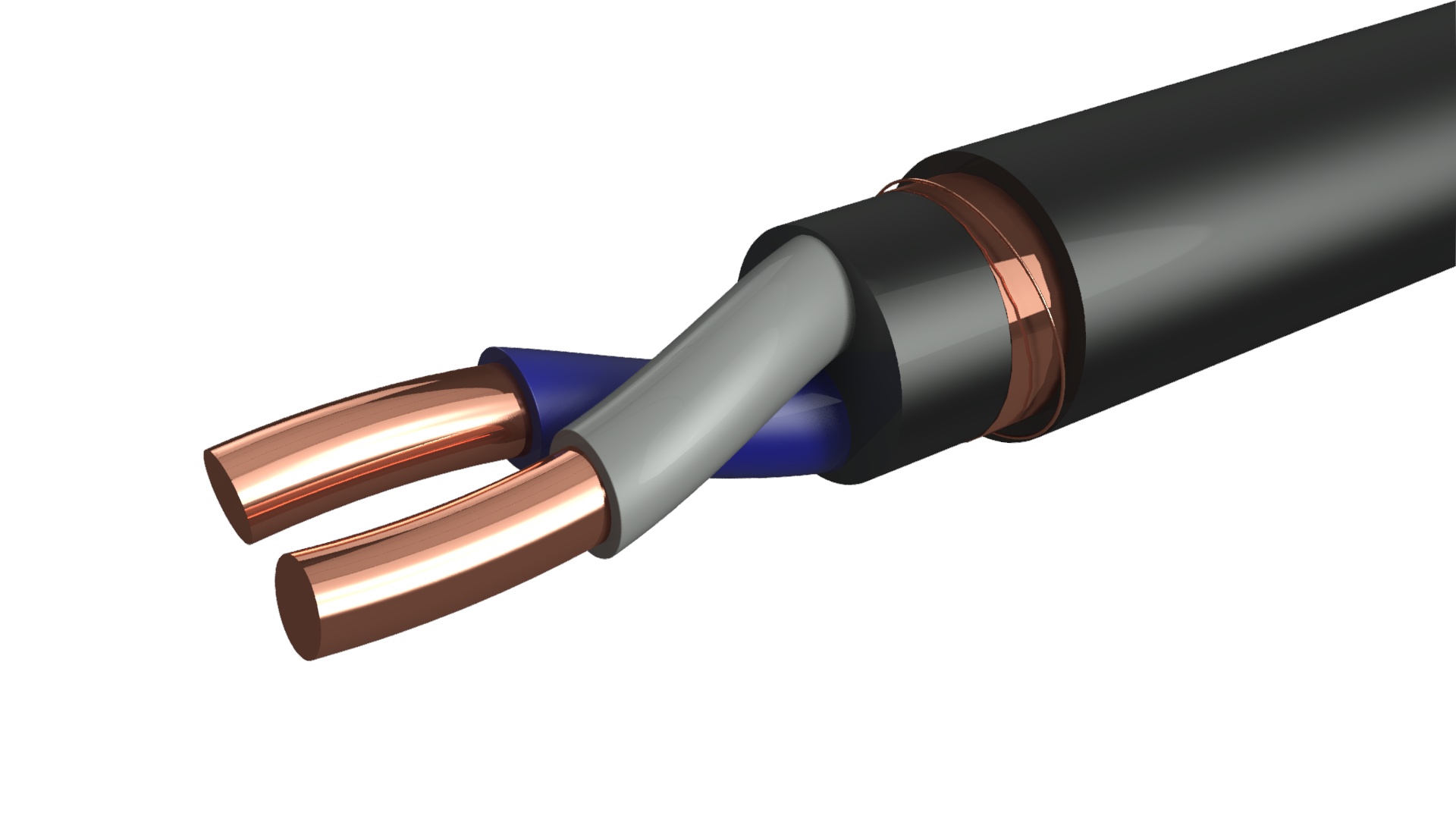

Чтобы точно понять, какой образец находится у вас в руках, следует обратить внимание на маркировку на внешней стороне оплетки. В отличие от простых кабелей, разновидность с экраном будет иметь символ «Э» в аббревиатуре. Обратите внимание, что при значении напряжения более 6кВ, любые провода по умолчанию должны быть в экране-изоляции, поэтому буквенного обозначения с буквой «Э» может не быть в наименовании и маркировке.

Основные разновидности

Исходя из целей эксплуатации выделяют два основных типа кабелей — с алюминиевой или медной основой. Их, в свою очередь, подразделяют на:

1. Силовые с напряжением до 220 кВ / 50 Гц. Исходя из потенциального уровня напряжения в жилах выбирают либо внешнее экранирование (поверх изоляции), либо внутреннее. Место расположения экрана играет важную роль для обеспечения эффективной защиты от электромагнитного излучения и других помех.
2. Разновидность для передачи данных на различные устройства. Так называемые, контрольные кабели, должны быть качественно защищены от внешних воздействий во избежание искажения передаваемой информации.
3. Совмещённый вариант, в котором скомбинированы в одну оплетку и силовой и контрольный тип. Обычно этот вид кабелей применяется для управления и питания движущихся частей различных механизмов и машин. Обычно внешняя часть выполнена из специального резинового защитного материала. Экранирование в данном случае просто необходимо для бесперебойной работы всей системы, ведь переменный ток в жилах силовых проводов может создавать проблемы в передаче данных.
4. Вид изделий, передающий сигналы и команды блокировки, который преимущественно используется в организации систем сигнализации и охраны. Для обеспечения должного уровня безопасности обязательным условием является защита от всех потенциальных внешних электромагнитных воздействий.
5. Специальный вид для телефонии и интернета. Передача информации не должна быть подвержена сбоям из-за различных излучений извне. Поэтому при организации системы связи применяют только экранированные кабели. Такие изделия производятся для эксплуатации внутри помещений и во внешних условиях.
